線路板線寬測量?jī)x
??>>>該儀器是線路板線寬測量?jī)xJT-LW9083，它具有以下特點：
■ 配備高精度大理石臺面，保證極高的穩定性及剛性
■ 多元化的測量功能可以快速準確的測試出PCB的線寬、線距
■ 配備進口專業測量軟件，測試更精準、數據更權威
■ 適用于：內層板、外層板、盲孔、底片
??>>>線路板線寬測量?jī)x技術參數??????
型號 | JT-LW9083 | |
外型尺寸 L*W*H（mm） | 900 * 830 * 1220 | |
測量范圍 | X | 3.2 |
Y | 2.4 | |
承重kg | 35 | |
總重量 | 200 | |
影像測量及測量系統 | CCD | 1/3寸彩色高分辨率攝像機 520TV線（可選配） |
變焦物鏡 | 卡位式調節方式藝保障重復精度 | |
視頻放大倍率 | 60X-450X | |
工作距離 | 90mm | |
線性精度 | 0.001 | |
重復精度 | 0.001 | |
照明 | LED冷光源 | |
溫濕度 | 溫度范圍：15-30°C，相對溫度：20-80%（非冷凝） | |
電源 | 220V±10%（AC） 50HZ | |
機器功率 | 400 | |

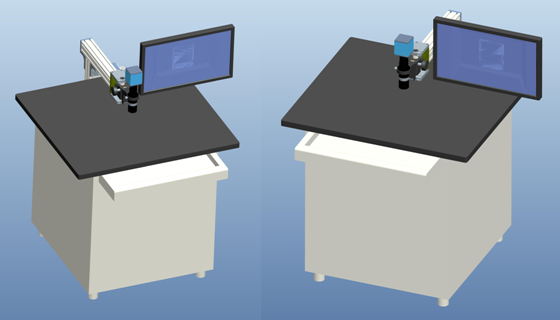

??>>>結構圖
